HY11P
HY11P Series: 8-bit Mixed Signal Microcontrollers with Embedded High Resolution ΣΔ ADC

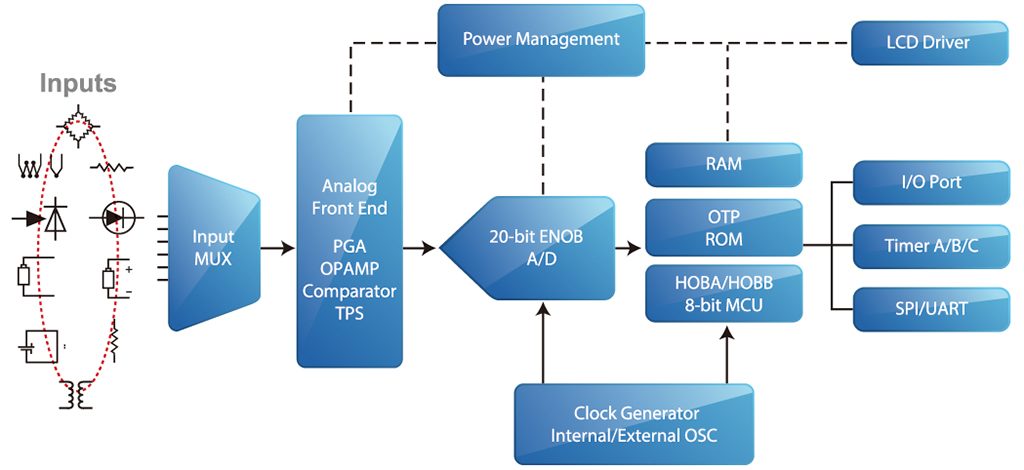

應用類別
  • 量測儀器
  • 醫療儀器
  • 計量儀器
  • 數位傳感器
  • 工業控制器
產品特性
  • 工作電壓範圍: 2.4V to 3.6V (整個系統)
  • 工作溫度範圍: -40℃ to +85℃
  • 8位元加強型精簡指令集
  • 支援66 個指令(包含硬體乘法器與查表指令)
  • 支援外部石英震盪器, 最高至8MHz
  • 內建高精度2MHz RC震盪器
  • LCD液晶驅動器, 最高至4×40
  • 低耗電睡眠模式, 0.65μA
  • 內建EPROM 64 words
  • 24 位元全差動輸入ΣΔADC類比數位轉換器
    • 極小的輸入雜訊100nVrms
    • 有效位元最高至20位元
    • 內置高阻抗輸入緩衝器
    • 數據輸出速率最高至1kSPS
  • 內建前置放大器(PGA), 可程式放大倍率x1/4, x1/2…x128, 溫飄飄移<5ppm/℃
  • 內置絕對溫度感測器(±2℃)
  • 內建低輸入雜訊(<1uVpp)運算放大器
產品規格書
Model No. VDD Internal
Clock
System
Clock
Program
Memory
(word)
Data
Memory
(byte)
Built-in
EPROM
(word)
ADC
ENOB
(bit x ch.)
Sample
Rate
TPS OPAMP
(type x ch.)
RTC LCD
(com x seg)
I/O Timer PWM
(bit x ch.)
Serial
Interface
Package
8-bit  16-bit
HY11P12* 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
2k 128 20-bitx4 8sps~
977sps
Y Y 4×12 4xI +10xIO 1 LQFP 44
HY11P13 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
4k 256 20-bitx8 8sps~
977sps
Y LNAx1 Y 4×20 4xI +10xIO 2 1 8-bit x1 SPI LQFP 64
HY11P14 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
8k 512 20-bitx8 8sps~
977sps
Y LNAx1 Y 4×29 4xI +10xIO 2 1 8-bit x1 SPI
EUART
LQFP 64
4×40 8xI +20xIO 8-bit x4 LQFP 100
HY11P23 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
4k 256 20-bitx8 8sps~
977sps
Y LNAx1 Y 10xI +12xIO 2 1 8-bit x1 SPI
EUART
LQFP 32
QFN 32
7xI +12xIO SSOP 28
HY11P24 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
8k 512 20-bitx8 8sps~
977sps
Y LNAx1 Y 18xI +20xIO 2 1 8-bit x4 SPI
EUART
LQFP 44
LQFP 48
HY11P32* 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
2MHZ
2k 128 64 20-bitx3 8sps~
977sps
4×12 4xI +8xIO 1 LQFP 44
LQFP 48
HY11P33 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
4k 256 64 20-bitx3 8sps~
1953sps
Y 4×20 4xI +8xIO 2 8-bit x1 LQFP 64
HY11P35 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
6k 256 64 20-bitx8 8sps~
977sps
Y LNAx1 Y 4×32 12xI +14xIO 2 1 8-bit x4 LQFP 100
HY11P36 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
4k 256 64 20-bitx3 8sps~
1953sps
Y 4×32 4xI +8xIO 2 8-bit x1 LQFP 64
HY11P41 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
2MHZ
2k 128 64 20-bitx4 8sps~
1953sps
Y 6xI +5xIO 2 1 8-bit x1 SSOP 16
SOP 16
QFN 16
HY11P42 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
2k 128 64 20-bitx7 8sps~
977sps
Y Y 7xI +8xIO 2 8-bit x1 EUART QFN 248
7xI +12xIO SSOP 28
TSSOP 2
HY11P52*

HY11P52B*

2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
2MHZ
2k 128 64,LV 20-bitx3 8sps~
1953sps
4×12 4xI +8xIO 1 LQFP 48
HY11P54 2.2V~
3.6V
28KHZ
2MHZ
28KHZ~
8MHZ
8k 256 64,LV 20-bitx7 8sps~
1953sps
LNAx1 Y 4×32 9xI +9xIO 2 8-bit x1 EUART LQFP 64
20-bitx8 4×32 13xI +12xIO LQFP 100
20-bitx8 11xI +11xIO QFN 48

備註說明:
ADC:24-bit Sigma Delta ADC。
OPAMP:LNA (low noise Amplifier)為低雜訊運算放大器。
TPS:內部溫度感測器(temperature sensor)。
RTC:支援外接32768低速震盪器或支援450KHZ~8MHZ高速石英震盪器功能。
Timer:Timer A(8-bit)具有多段中斷時間設置;Timer B(16-bit)具備Capture/Compare功能;Timer C(8-bit)具備PWM/PFD功能。
*:H08B instruction,指令集主要差異在於不包含8×8硬體乘法器、16-bit查表指令、條件跳躍指令、堆疊操作指令等。

產品使用說明書與應用說明書
名稱 說明 說明書 範例程式源代碼  產品視頻
UG-HY11S14 HY11P series User’s Guide Version 16
APD-CORE001 H08A與H08B指令集比較表 Version 06
APD-CORE002 H08A指令集說明書 Version 03
APD-CORE003 H08B指令集說明書 Version 02
APD-HYIDE003 HY-MCU COMPILER Version 01
APD-ICE001 HY11P52低壓燒錄/查表/PFM應用 Version 02
APD-ICE003 HY11P52B低壓燒錄/查表/PFM說明書 Version 01
APD-OTP001 OTP燒錄引腳資訊 Version 05
APD-PCB001 HY11P系列PCB佈線建議 Version 02
APD-SD18002 快速開機測量 Version 01 Download
APD-SD18003 50/60Hz Rejection的解決方案 Version 01 Download
APD-SD18004 無開關自動測量應用 Version 02 Download
APD-SD18005 3 1/2低功耗電壓測量 Version 01 Download
APD-SD18006 儀錶顯示器應用 Version 01 Download
APD-SD18007 廚房秤應用 Version 01 Download
APD-SD18008 計價秤應用說明書 Version 01 Download
APD-SD18009 紅外線感測器應用 Version 05 Download
APD-SD18010 寬範圍溫度量測應用 Version 02 Download
APD-SD18011 血糖計應用 Version 01 Download
APD-SD18012 電壓與溫度量測應用說明書 Version 02 Download
APD-SD18013 符合OIML之計價秤應用說明 Version 02 Download
APD-SD18014 快速反應電子體温計應用說明書 Version 02 Download
APD-SD18019 两線式儀用表頭應用說明書 Version 01 Download
APD-SD18020 HY11P12熱電偶測温 Version 01 Download
APD-SD18021 雙顆PIR應用 Version 01 Download
APD-SD18022 硅壓力傳感器量測應用 Version 01
APD-TMB001 計步器原理應用 Version 01
APD-TMC001 Timer C 升壓電路應用 Version 01
APN-ICE001 晶片模擬電流差異說明 Version 01
APN-ICE002 ICE not connect 修正說明 Version 01
APN-ICE003 HY11P42定址說明 Version 01
APN-SD18003 ACM 電壓使用說明 Version 01
OJTI-HM-2013-002 QFN/DFN PCB 焊盤設計與焊接生產流程注意事項 Version 03



軟體與工具說明文下載區
名稱 說明 軟體 軟體使用說明書 硬體使用說明書 培訓視頻
HY11S14-DK01 HY11P Series模擬器 Version 1.6 Version 03 Version 03
HY11S14-DK02/DK03 HY11P Series模擬器 Version 4.5 Version 04 Version 04
HY11S14-DK05 HY11P54模擬器 Version 4.5 Version 04 Version 01
HY11P HexLoader HY11P Series燒錄器軟體 Version 2.5 Version 05
HY11P24-AK01 HY11P ΣΔADC性能測試工具 Version 1.7 Version 02 Version 02
HY10000-WK08C 整合型燒錄器介紹 Version 1.3 Version 02 Version 01
