HY16F19
應用類別
- 醫療電子
- 工業控制器
- 量測儀器
- 精密傳感系統

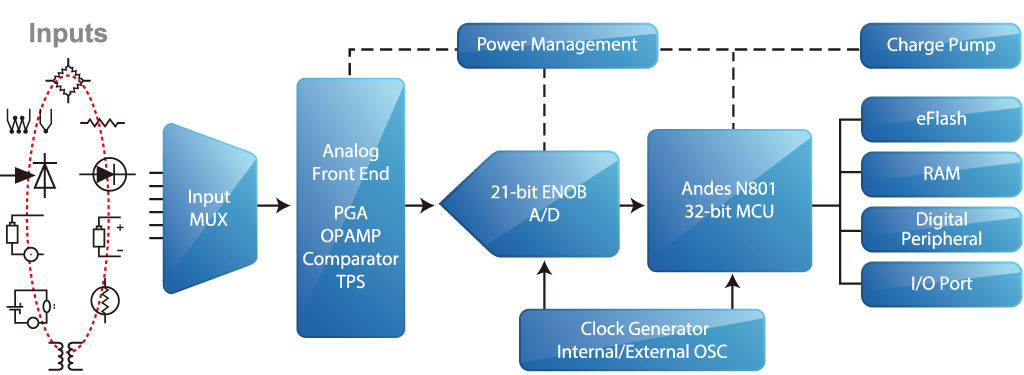

產品特性
數位特性:
- 內建Andes 32位元 N801 CPU 核心
- 每 1個CPU時脈週期可處理1條指令(1T 指令週期)
- C編譯環境及容易使用的開發工具
- 工作電壓：2.2V~3.6V
- 操作溫度：-40℃~85℃
- 低功耗操作模式：
- 運行模式：0.6mA@CPU_CK=2MHz/2
- 待機模式：5μA@LSRC=35KHz
- 休眠模式：Typ.2.5μA
- 64K Byte Flash ROM(快閃記憶體)
- 8K Byte SRAM(靜態儲存記憶體)
- 多功能定時器(支援 4 channel 16-bit PWM)
- 8位元與16位元 Timer計時器
- 多組型態PWM控制模組
- 數位式比較與捕捉功能
- 支援EUARTx2/32-bit SPI/I2C(主機/從機雙通信模式)介面模組
- 硬體RTC支援萬年曆功能 (年/月/日/時/分/秒及鬧鈴)
- 支援最多24+34個可程式化數位IO功能腳位
- 24個通用型數位輸出入埠
- 34個可選擇LCD埠或數位輸出入埠
類比特性:
- 24-bit 超低雜訊 ΣΔADC
- 65nV RMS Noise 解析度
- 可選10/20/41/81/163/326/651/1302/2604/5208/10417Hz@ADCK=333KHz之轉換速率SPS
- 可程式化放大輸入訊號1~128倍
- 支援以下四種CPU振盪源頻率：
- 外部高速晶振頻率(HSXT)，可達2MHz~16MHz@VDD3V
- 外部低速晶振頻率(LSXT)32768Hz
- 內建RC高速振盪器頻率(HSRC)，可選2MHz、4MHz、8MHz及16MHz
- 內建RC低速振盪器頻率(LSRC) 35KHz
- 電源管理
- 內建電源升壓與穩壓模組
- 內建可程式化調整電壓
- 內建1.2V參考電壓輸出
- 8位元解析度DAC
- 具單調性輸出功能
- 軌對軌放大器
- 1MHz操作頻寬與90dB高訊雜比
- 可程式化網路切換。支援Unit Gain Buffer/積分器
- Sample and hold 取樣保持電路組合
- 多功能類比比較器
- 16段電池電壓檢測功能
- 支援8個觸控按鍵
- 內建2μS的硬體濾波器
- 4×36 ~ 6×34 LCD液晶驅動器
- 1/3、1/4、1/5、1/6 Duty 及 1/3 Bias選擇
- 支援R Type驅動方式
- 內建 Charge Pump穩壓線路，提供5段 VLCD偏壓，3.43V,3.16V,2.93V,2.73V,or 2.55V
產品規格書
| Model No. | VDD (V) |
Internal Clock (Hz) |
System Clock (Hz) |
Flash Memory (byte) |
Data Memory (byte) |
ADC ENOB (bit x ch.) |
Sample Rate (sps) |
TPS | OPAMP (type x ch.) |
Touch Key |
DAC | Charge pump |
RTC | LCD (com x seg) |
I/O | Timer | PWM (bit x ch.) |
Serial Interface |
ISP Mode |
Package | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-bit | 16-bit | ||||||||||||||||||||
| HY16F196B | 2.2~ 3.6 |
35K 2M 4M 10M 16M |
32K~ 16M |
16K | 2K | 21-bitx8 | 10~ 10k |
Y | R2Rx1 | 6-CH | 8bits | Y | Y | 4×24 or 6×22 | 20+22** | – | 3 | 8-bit x4, 16-bit x2 |
EUART I2C 32b SPI |
Y | LQFP64 |
| 4×28 or 6×26 | 20+26** | QFN68 | |||||||||||||||||||
| HY16F197B | 2.2~ 3.6 |
35K 2M 4M 10M 16M |
32K~ 16M |
32K | 4K | 21-bitx5 | 10~ 10k |
Y | R2Rx1 | 6-CH | 8bits | Y | Y | 4×26 or 6×24 | 20+24** | – | 3 | 8-bit x4, 16-bit x2 |
EUART I2C 32b SPI |
Y | LQFP64 |
| 4×30 or 6×28 | 20+28** | QFN68 | |||||||||||||||||||
| HY16F198B | 2.2~ 3.6 |
35K 2M 4M 10M 16M |
32K~ 16M |
64K | 8K | 21-bitx6 | 10~ 10k |
Y | R2Rx1 | 8-CH | 8bits | N | Y | 4×26 or 6×24 | 24+24** | – | 3 | 8-bit x4, 16-bit x2 |
EUART I2C 32b SPI |
Y | LQFP64 |
| 21-bitx8 | Y | 4×36 or 6×34 | 24+34** | LQFP100 QFN88 |
|||||||||||||||||
備註說明：
ADC：24-bit Sigma Delta ADC。
OPAMP：R2R (rail-to-rail Amplifier)為軌對軌運算放大器。
TPS：內部溫度感測器(temperature sensor)。
RTC：支援外接32768低速震盪器支援硬體時鐘萬年曆功能。
ISP Mode：可透過軟體做ISP(In-System Programming)在線編程功能。
LCD ：4 COM或是6 COM擇一設計。
I/O：20+26，表示產品帶有20x GPIO以及26x LCD SEG Port可複用為GPIO功能。
Timer：Timer A(16-bit)具有多段中斷時間設置；Timer B(16-bit)具備PWM功能，PWM輸出可選8-bit或16-bit擇一設計；Timer C(16-bit)具備Compare and Capture功能。
*:透過多工器開關切換可以當做類比輸入通道
**:此I/O與Segment 腳共用
產品使用說明書與應用說明書
| 名稱 | 說明 | 說明書 | 範例程式 源代碼 |
產品視頻 |
|---|---|---|---|---|
| UG-HY16F198 | HY16F19 Series User’s Guide | Version 03 | – | |
| APD-HY16F012 | HY16F198 交流電流量測應用 | Version 01 | Version 11 | |
| APD-HY16F013 | HY16F198 高精度廚房秤 | Version 03 | Version 03 | |
| APD-HY16F019 | HY16F198B血糖計 | Version 01 | Version 01 | |
| APD-HY16F021 | HY16F198B高精度計價秤 | Version 01 | Version 01 | |
| APD-HY16F022 | HY16F198B電壓電流計 | Version 01 | Version 01 | |
| APD-HY16F023 | HY16F198B RTC時鐘萬年曆 | Version 01 | Version 01 | |
| APD-HY16F024 | HY16F198B觸摸按鍵TPS溫度計 | Version 01 | Version 01 | |
| APD-HY16IDE008 | HY16F19 Series IP使用說明書 | Version 03 | Version 03 | |
| APD-HY16IDE010 | HY16F Series IDE 軟體最佳化使用說明書 | Version 01 | – | |
| OJTI-HM-2013-002 | QFN/DFN PCB 焊盤設計與焊接生產流程注意事項 | Version 03 | – |
軟體與工具說明文下載區
| 名稱 | 說明 | 軟體 | 軟體 使用說明書 |
硬體 使用說明書 |
培訓視頻 |
|---|---|---|---|---|---|
| HY16F19x-DK04 | HY16F19 Series模擬器 | – | – | Version 03 | |
| HY16F Series IDE | HY16F Series開發環境軟體 | Version 2.1.1p3 | Version 11 | – | |
| HY16F Series Device | HY16F Series Device驅動安裝包 (需先安裝HY16F Series 開發環境軟體) |
Version 0.2 | Version 11 | – | |
| HY16F Writer | HY16F Series燒錄器軟體 | Version 2.3 | Version 09 | – | |
| HY10000-WK08C | 整合型燒錄器,支援 HY10P/HY11P/HY12P/HY13P/HY15P/HY16F系列產品 |
Version 1.5 | Version 02 | Version 01 | |
| HY16F19x-DS01 | HY16F198B入門學習套件 | Version 6.7.5 | – | Version 01 | |
| HY16F Bootloader | HY16F Series ISP Bootloader軟體 | Version 1.1 | Version 01 | – | |
| HY16F19x-AK01 | HY16F19 Series ΣΔADC性能測試工具 | – | – | – | |
| HY16F19 Series C Library | HY16F19 Series C 函數庫 | Version 1.3 | Version 13 | – |
