HY2116

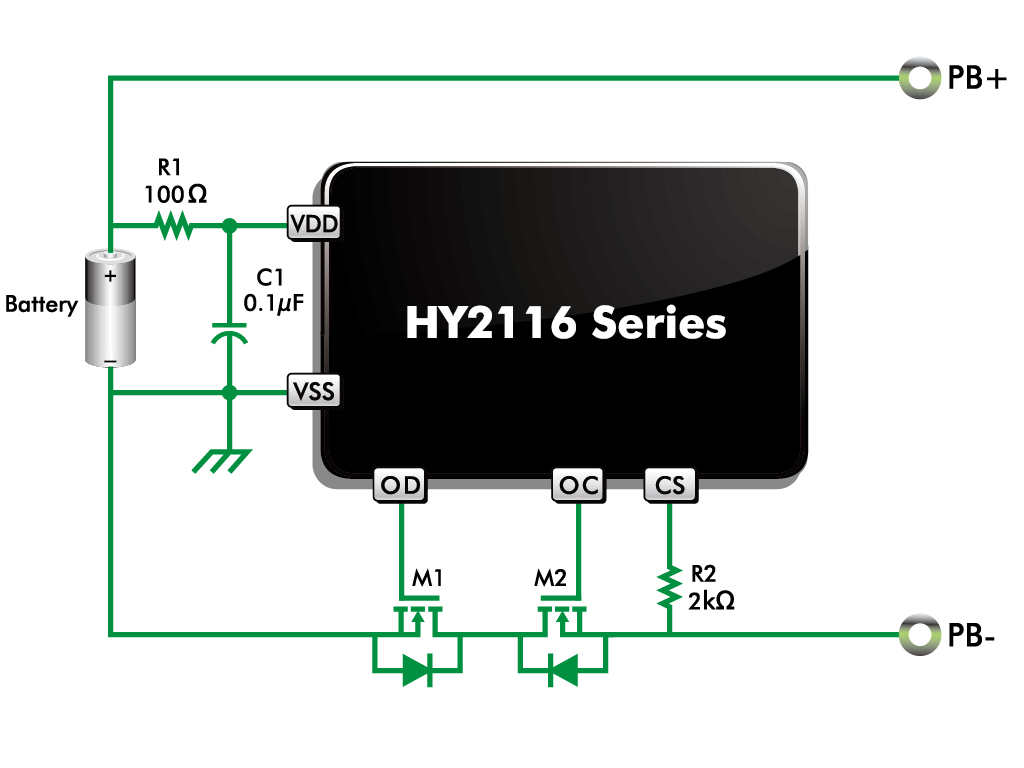

應用類別
  • 1節鋰離子可再充電電池組
  • 1節鋰聚合物可再充電電池組
產品特性
  • 內建高精度電壓偵測與延時電路
  • 彈性組合高精度充/放電過流檢測電壓
  • 低耗電流:
    • 工作模式<6μA (VDD=3.9V)
    • 休眠模式<0.1μA (VDD=2.0V)
  • 連接充電器的端子採用高耐壓設計(CS和OC端子絕對最大額定值為20V)
  • 0V 電池充電功能: 可選擇“允許”或“禁止”
  • 可彈性選擇是否帶過放自恢復功能
  • 小型封裝: 可選擇 SOT-23-6, DFN6 (1.8X2.0mm)&SON(1.6*1.6mm)
  • 寬工作溫度範圍: -40℃ to +85℃
  • 所有產品皆採用無鹵素綠色環保封裝
  • 產品品質可達客戶產線不良率在50ppm以下

Package Type SOT-23-6   DataSheet

IC型號 過充電檢測電壓
VCU
過充電釋放電壓
VCR
過放電檢測電壓
VDL
過放電釋放電壓
VDR
放電過流檢測電壓
VDIP
負載短路檢測電壓
VSIP
充電過流
檢測電壓
VCIP
向0V電池充電功能 V0CH 過充電檢測延遲時間  TOC 過放電檢測延遲時間
TOD
放電過流檢測延遲時間
TDIP
充電過電流檢測延遲時間 TCIP 負載短路檢測延遲時間
TSIP
省電功能/過放自動恢復功能    註1. 可回充模式
HY2116-AB6B 4.280 V 4.100 V 2.400 V 2.500 V 180 mV 0.85 V -225 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-BB6A 4.350 V 4.150 V 2.500 V 3.000 V 150 mV 0.85 V -200 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 省電 不可回充
HY2116-CB6B* 4.280 V 4.100 V 2.300 V 2.500 V 150 mV 0.85 V -225 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-DB6B 4.275 V 4.175 V 3.000 V 3.200 V 150 mV 0.85 V -200 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-FB5B 4.300 V 4.250 V 2.500 V 3.000 V 200 mV 0.85 V -225 mV 允許 1000 ms 145 ms 24 ms 16 ms 300 µs 過放恢復 不可回充
HY2116-HB2B 4.420 V 4.235 V 2.500 V 2.700 V 200 mV 0.85 V -225 mV 允許 1000 ms 20 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-IB6B* 4.275 V 4.175 V 3.000 V 3.200 V 150 mV 0.85 V -150 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-OB6A 4.425 V 4.225 V 2.500 V 2.500 V 150 mV 0.85 V -200 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 省電 不可回充
HY2116-GB2B* 4.425 V 4.275 V 2.800 V 3.000 V 225 mV 0.85 V -225 mV 允許 1000 ms 20 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-HB6B* 4.420 V 4.235 V 2.500 V 2.700 V 200 mV 0.85 V -225 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-KB6B* 4.425 V 4.225 V 2.500 V 2.900 V 150 mV 0.85 V -150 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-PB6B* 4.250 V 4.050 V 2.500 V 3.000 V 200 mV 0.85 V -100 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-JB6B* 4.425 V 4.225 V 2.500 V 2.900 V 200 mV 0.85 V -200 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-EB6B* 4.475 V 4.275 V 2.500 V 2.900 V 150 mV 0.85 V -150 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-SB6B* 4.475 V 4.275 V 2.500 V 2.900 V 200 mV 0.85 V -200 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-UB2B* 4.475 V 4.275 V 2.500 V 2.700 V 225 mV 0.85 V -200 mV 允許 1000 ms 20 ms 12 ms 8 ms 300 µs 過放恢復 不可回充

註1.:省電功能=省電 / 過放自動恢復功能=過放恢復

註2:是標有“*”的特定機型型號。

Package Type  DFN6 (1.8X2.0mm)   DataSheet

IC型號 過充電檢測電壓
VCU
過充電釋放電壓
VCR
過放電檢測電壓
VDL
過放電釋放電壓
VDR
放電過流檢測電壓
VDIP
負載短路檢測電壓
VSIP
充電過流
檢測電壓
VCIP
向0V電池充電功能 V0CH 過充電檢測延遲時間  TOC 過放電檢測延遲時間
TOD
放電過流檢測延遲時間
TDIP
充電過電流檢測延遲時間 TCIP 負載短路檢測延遲時間
TSIP
省電功能/過放自動恢復功能
註1.
可回充模式
HY2116-GA2B 4.425 V 4.275 V 2.800 V 3.000 V 225 mV 0.85 V -225 mV 允許 1000 ms 20 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-HA2B 4.420 V 4.235 V 2.500 V 2.700 V 200 mV 0.85 V -225 mV 允許 1000 ms 20 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-OA6B 4.425 V 4.225 V 2.500 V 2.500 V 150 mV 0.85 V -200 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-UA2B 4.475 V 4.275 V 2.500 V 2.700 V 225 mV 0.85 V -200 mV 允許 1000 ms 20 ms 12 ms 8 ms 300 µs 過放恢復 不可回充

註1.:省電功能=省電 / 過放自動恢復功能=過放恢復

Package Type  SON(1.6*1.6mm)   DataSheet

IC型號 過充電檢測電壓
VCU
過充電釋放電壓
VCR
過放電檢測電壓
VDL
過放電釋放電壓
VDR
放電過流檢測電壓
VDIP
負載短路檢測電壓
VSIP
充電過流
檢測電壓
VCIP
向0V電池充電功能 V0CH 過充電檢測延遲時間  TOC 過放電檢測延遲時間
TOD
放電過流檢測延遲時間
TDIP
充電過電流檢測延遲時間 TCIP 負載短路檢測延遲時間
TSIP
省電功能/過放自動恢復功能
註1.
可回充模式
HY2116-EH6B* 4.475 V 4.275 V 2.500 V 2.900 V 150 mV 0.85 V -150 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-GH6A* 4.280 V 4.080 V 3.000 V 3.000 V 75 mV 0.85 V -100 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-HH6B 4.425 V 4.225 V 2.500 V 2.900 V 150 mV 0.85 V -150 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充
HY2116-IH6B* 4.275 V 4.175 V 3.000 V 3.200 V 15 mV 0.85 V -150 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 省電 不可回充
HY2116-KH6B* 4.420 V 4.235 V 2.500 V 2.700 V 200 mV 0.85 V -225 mV 允許 1000 ms 145 ms 12 ms 8 ms 300 µs 過放恢復 不可回充

註1.:省電功能=省電 / 過放自動恢復功能=過放恢復

註2:是標有“*”的特定機型型號。
